金刚石导热性能这么好，到底应该放在芯片散热系统的哪里？

金刚石室温热导率可以达到很高水平，这几年围绕它的散热应用讨论也越来越多。一个很自然的推论随之出现：热导率这么高，天然就适合做先进散热材料。

但紧接着应该问的一句是：

然后呢？把它放在哪里？

一颗芯片产生的热量，从结区离开到最终进入空气或冷却液，要经过材料、界面、封装、热扩散结构、热沉和冷板等好几个环节。真正决定结温的，并不是其中某一种材料的热导率排行榜，而是整条热流路径上的总热阻。

这也是我在写金刚石热管理产业研究报告时，最先想清楚的一件事：研究金刚石热管理，首先要找到“热流最拥堵的位置”，而不是先找到“热导率最高的材料”。

先不要看金刚石，先画一条热流路径

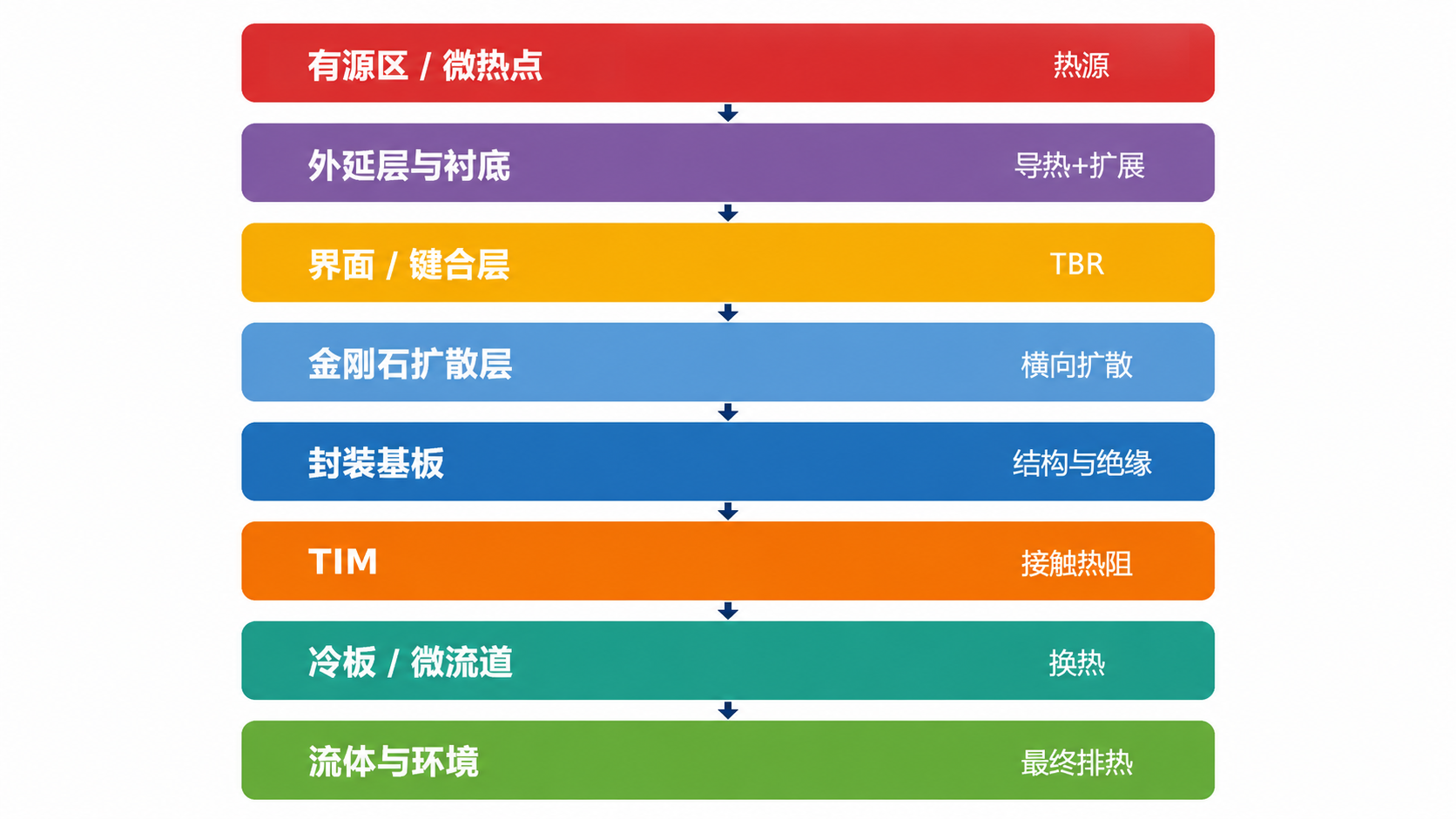

把一颗发热的芯片和最终的环境连起来，大致是这样一条链：

芯片结区 → 器件材料/衬底 → 界面 → 热扩散层 → 封装/热沉 → 冷板/散热器 → 环境

这条链上，热阻至少来自三个地方。

一是材料热阻，跟厚度、面积、热导率有关，是最容易被拿来比较、也最容易被单独拎出来讨论的一种。

二是界面热阻，两种不同材料贴合的地方，哪怕材料本身导热再好，接触面上也可能形成新的瓶颈。

三是扩展热阻，热量从一个很小的高热流密度区域，向更大面积的结构散开的过程中，本身就会产生额外的阻力。热点越集中，这部分阻力往往越明显。

把这三种热阻放在一起看，会得到一个和“材料排行榜”完全不同的判断：

散热不是材料性能比赛，而是一套热阻网络。

高热导率金刚石只有在能显著降低系统里那个当前最主要的热阻时，才真正具有经济价值。如果决定结温的瓶颈根本不在材料本体，那么材料再往上堆热导率，对系统的帮助也会越来越有限。

什么情况下，金刚石的价值会被真正放大？

沿着上面这条路径往下问，大致可以落到三个具体问题上。

第一，热源是不是高度集中的“小热点”？ 如果热量本来就已经在一个较大面积里比较均匀地分布，普通的高导热材料很可能已经够用；但如果单位面积的热流密度极高，热量来不及往旁边扩散，金刚石的高热导率才真正有用武之地。换句话说：

金刚石更适合解决“热太集中”，而不只是“温度很高”。

第二，当前的瓶颈是不是扩展热阻？ 这也是为什么热扩散片会成为金刚石一个重要的应用形态。它承担的角色不是简单替代铜，而是把一个很小的热点，尽快摊开成一个更大的散热面积，改变的是热量在系统里的分布方式，而不只是导热系数这一个数字。

第三，金刚石能不能真正靠近热源？ 离热源越远，中间要经过的热阻层数就越多，金刚石本身的性能优势也越容易被后面这些层一层层稀释掉。理论上，越靠近结区，金刚石的价值越大；但也正因为越靠近结区，工程难度和集成难度也会同步上升。

三个问题合在一起，可以浓缩成一句这份报告里我很愿意反复讲的话：

金刚石最有价值的位置，不一定是整个系统里最热的位置，而往往是热流最拥挤的位置。

沿着这条路径看，金刚石大致有三种位置

把上面这套判断方式套回真实产品形态，大致能看出三条路线，分别对应热流路径上不同的位置。

第一条，是金刚石颗粒，进入传统的热管理材料体系。 典型形态包括金刚石/铜、金刚石/铝，以及聚合物基的导热复合材料。它们主要解决的是热扩散和封装结构本身的导热问题，在现有材料体系里把有效热导率往上提一截。但这里有一个很容易被忽略的地方：金刚石颗粒本身热导率很高，不代表做成复合材料以后，整体的有效热导率也能同样高。颗粒尺寸、含量、界面结合和润湿情况，都会决定这个“高”最终能兑现多少。

第二条，是连续的金刚石片，作为独立的高性能热扩散层。 包括多晶片、单晶片、超薄膜、金属化金刚石，也包括金刚石微通道结构。与其把这类产品理解成“另一块散热片”，不如理解成一条专门用来把热流快速摊开的高速公路。它的价值不在于自己有多高的热导率，而在于能不能把局部的高热流密度尽快分散出去。这类形态常见于高功率激光器、高功率电子器件，以及其他热流密度特别集中的模块。

第三条，是近结金刚石，直接进入器件内部。 比较有代表性的是GaN-on-Diamond和其他异质集成路线。这条路线的逻辑很直接：越接近发热的结区，越能直接处理局部的高热流密度，理论上金刚石的性能也越有可能真正转化成结温的下降。但它同时要面对界面热阻、异质材料的键合、应力、晶圆级工艺，以及器件可靠性和客户验证周期这些更难的问题。材料问题在这里很快就会变成工艺问题、器件问题，最后变成一个需要客户和供应商一起走完的验证问题。

“金刚石能不能散热”，其实不是一个好问题

把前面这几部分放在一起，会发现真正值得问的从来不是这一句，而是另外三个问题：

第一，热在哪里——热点的位置、尺度和热流密度分别是什么？

第二，当前最大的热阻在哪里——是材料本身、界面，还是扩展热阻，或者其实卡在对流这一端？

第三，金刚石能不能被放到那个位置——技术上能不能集成，工艺上能不能量产，经济上又是否值得？

这三个问题回答清楚以后，“金刚石适不适合”这件事，答案往往会比一句“热导率2000 W/(m·K)”要具体得多，也现实得多。

---

写这份报告的过程中，我越来越觉得，讨论“金刚石热管理市场到底有多大”之前，首先应该回答一个更朴素的问题：我们准备让金刚石解决哪一段热阻？

只有这个问题回答清楚，后面的市场规模、产品路线和产业机会，才真正有意义。这也是为什么这份报告最终没有按“金刚石产品种类”分类，而是按金刚石进入热管理系统的方式，拆成了颗粒复合材料、连续金刚石片/薄膜，以及GaN-on-Diamond近结集成这三条技术路线来分别讨论。具体每条路线目前处在什么阶段、国内外都有哪些企业在做、什么时候适合进场，完整版报告里有更细的拆解。
