热扩散片和热沉的区别

在芯片封装热管理中，热扩散片（Heat Spreader）和热沉 / 散热器（Heat Sink）经常被混用。尤其在中文语境里，很多资料会把 heat spreader、heat sink、submount、冷板、热沉片都笼统称为“散热片”或“热沉”，这容易造成理解上的混乱。

最简单的区分是：

热扩散片负责“摊开热”，热沉负责“带走热”。

这句话基本可以抓住二者的核心差异。

1. 热扩散片：先把局部热点摊开

芯片发热往往不是均匀分布的。以 CPU、GPU、GaN 功率器件、激光器芯片为例，真正发热最严重的区域可能集中在很小的一块面积上，这就是所谓的 hotspot，局部热点。

如果这些热量直接传给后端散热器，就会造成局部热流密度过高。即使后面的散热器尺寸很大，热点区域仍然可能因为热量来不及横向扩散而温度过高。

热扩散片的作用，就是把这个小面积、高热流密度的热点，先横向摊开，变成更大面积、更均匀的热流。

可以这样理解：

芯片局部热点
↓
热扩散片横向扩热
↓
热量分布面积变大
↓
局部热流密度降低

所以，热扩散片的重点不在于直接和空气或冷却液换热，而在于通过高导热材料进行横向扩热。

常见热扩散片材料包括：

材料	典型特点
铜	导热好、成本适中、加工成熟
石墨 / 石墨片	面内热导率高，适合薄型电子产品
AlN / SiC	兼具导热、电绝缘和热膨胀匹配优势
CVD 金刚石	热导率极高，适合高热流密度、高价值场景
IHS 集成热扩散片	常见于 CPU/GPU 封装顶盖，通常是镀镍铜结构

在高端热管理中，CVD 金刚石之所以受到关注，一个重要原因正是它的横向扩热能力很强。它可以帮助 GaN、SiC、高功率激光器等器件缓解局部热点，而不是简单替代普通金属散热器。

2. 热沉：再把热量带到外部环境

热沉或散热器的任务，是把已经传过来的热量进一步带走。

它通常位于热路径的后端，更靠近外部环境，常见形式包括：

铝鳍片散热器；
铜散热器；
风冷散热模组；
液冷冷板；
微通道热沉；
服务器冷板；
功率模块散热底板。

热沉的核心不是“摊热”，而是扩大换热面积，并通过空气或冷却液把热量移走。

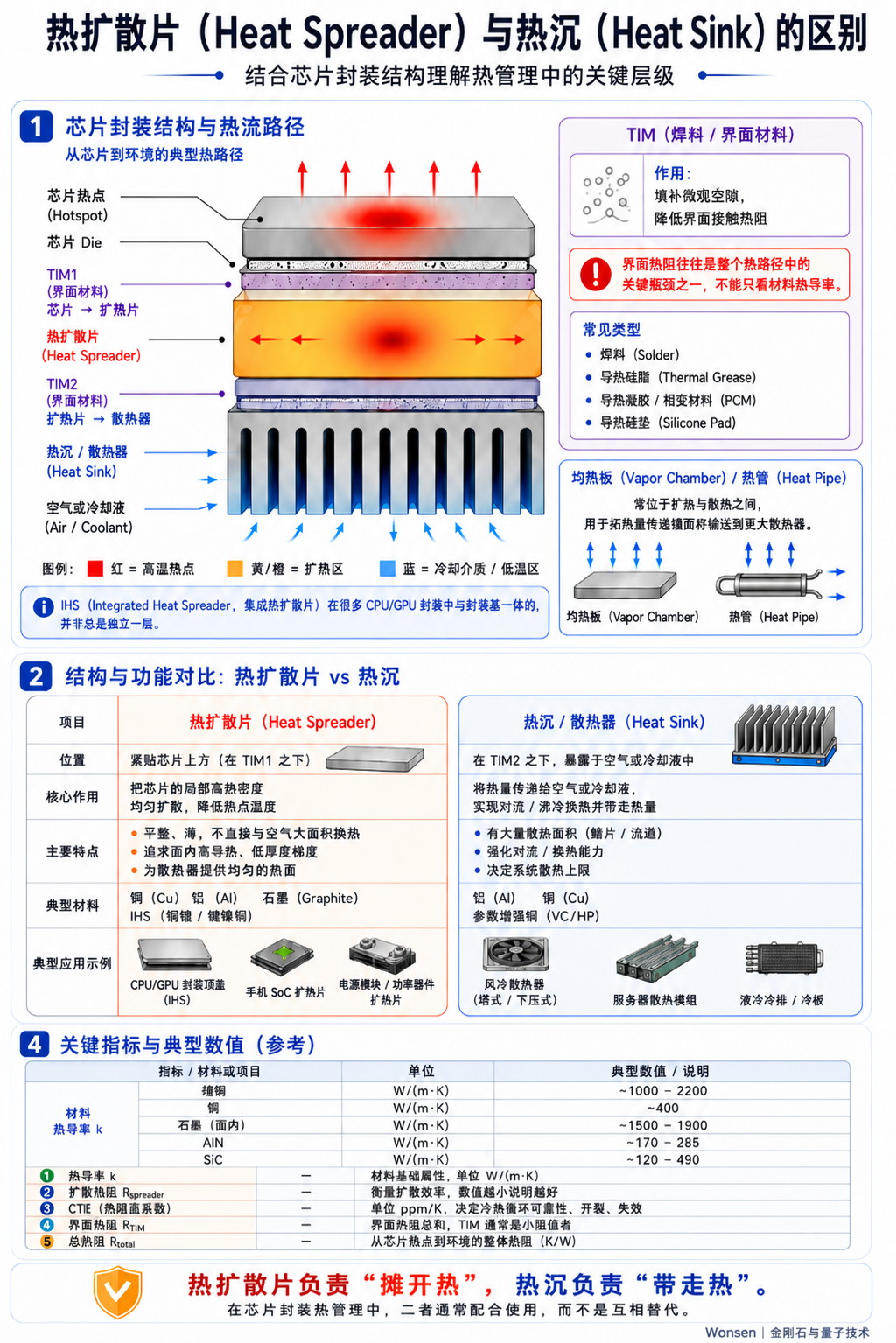

典型热路径可以简化为：

芯片
↓
TIM / 焊料
↓
热扩散片
↓
TIM / 焊料
↓
热沉 / 冷板
↓
空气或冷却液

在这个链条里，热沉通常直接面对空气或冷却液。风冷散热器依靠鳍片和风扇增强空气对流；液冷板或微通道热沉则依靠冷却液流动，把热量带到外部换热系统。

因此，评价热沉时，除了看材料热导率，还要看：

指标	含义
散热面积	鳍片、流道、冷板结构是否提供足够换热面积
换热系数	空气或冷却液把热带走的能力
压降 / 风阻	液冷或风冷系统的流动阻力
总热阻	从芯片到环境的整体传热能力
重量、体积、成本	工程应用中的系统约束

这也是为什么普通 CPU 散热器常做成鳍片结构，而液冷冷板会设计流道甚至微通道。它们的共同目标都是让热量更快进入外部环境。

3. TIM：容易被忽略的关键瓶颈

在芯片封装热路径中，还有一个常被低估的环节：TIM，Thermal Interface Material，热界面材料。

TIM 可以是焊料、导热硅脂、导热凝胶、相变材料、导热硅垫等。它的作用是填补两个固体表面之间的微观空隙，降低界面接触热阻。

这是一个很重要的工程事实：

选了高热导材料，并不等于整体散热就一定好。
如果界面热阻太大，热量仍然会卡在界面上。

简化的热阻链路可以写成：

R_total = R_die + R_TIM1 + R_spreader + R_TIM2 + R_sink + R_convection

也就是说，从芯片热点到外部环境，中间每一层都会贡献热阻。热扩散片和热沉很重要，但 TIM1、TIM2 这样的界面材料同样可能成为瓶颈。

这也是为什么高端封装中不仅关注金刚石、铜、AlN、SiC 等材料本身，还非常关注金属化、焊接、键合、表面粗糙度、界面层厚度和可靠性。

4. IHS、均热板和热管的位置

理解热扩散片和热沉时，还要注意几个容易混淆的部件。

IHS：集成热扩散片

很多 CPU/GPU 封装中的金属顶盖，其实就是 IHS，Integrated Heat Spreader，集成热扩散片。它不是额外贴上去的一片普通散热片，而是封装结构的一部分。

IHS 的作用是把芯片小面积热点扩散到更大的封装顶盖面积，再传给外部散热器。

均热板和热管

均热板（Vapor Chamber）和热管（Heat Pipe）通常介于热扩散片和散热器之间。

它们的作用有点像“高级扩热 + 输热”部件：通过相变和内部工质循环，把热量快速铺展并输送到更大的散热器区域。

在高功率 GPU、笔记本电脑、服务器散热模组中，均热板和热管很常见。它们既不是简单的热扩散片，也不是最终意义上的散热器，而是连接局部热源与大面积散热结构的重要中间层。

5. 为什么二者通常需要配合？

如果只有热扩散片，没有热沉，热量虽然被摊开了，但最终仍然需要排到环境中。

如果只有热沉，没有有效热扩散，局部热点可能还没来得及进入大面积散热器，就已经造成芯片局部温度过高。

所以，在高端芯片封装中，真正有效的热管理通常是协同设计：

热点控制：热扩散片
界面控制：TIM / 焊料 / 键合层
最终排热：热沉 / 冷板 / 微通道
系统优化：风扇、泵、冷却液、结构和可靠性

这也是热管理设计的一个基本原则：

不要只看某一个材料的热导率，而要看整条热路径的总热阻。

6. 对金刚石热管理的启发

如果放到金刚石热管理产业中，二者的区别更值得重视。

CVD 金刚石片很多时候更接近 heat spreader，也就是高性能热扩散片。它的价值在于利用极高热导率，把 GaN、SiC、激光器等局部热点快速摊开。

而金刚石微通道热沉则更接近 heat sink / cold plate，因为它不仅用金刚石扩热，还通过微通道中的冷却工质把热量带走。此时金刚石同时承担了热扩散材料和主动冷却结构件的功能。

因此，讨论金刚石热管理产品时，最好不要笼统说“金刚石热沉”，而要区分：

产品形态	更接近的热管理角色
CVD 金刚石片	热扩散片 / heat spreader
覆铜金刚石	热扩散基板 / 封装连接材料
金刚石/金属复合材料	热扩散片 / base plate
金刚石激光器 submount	芯片承载 + 热扩散
金刚石微通道热沉	主动冷却热沉 / cold plate
金刚石填料 TIM	界面导热材料

这样的分类会比简单说“金刚石散热材料”更准确，也更有利于判断具体产品方向和应用场景。

结论

热扩散片和热沉不是同一个东西。

热扩散片解决的是：热点太集中。
它负责把小面积高热流密度摊开，降低局部热点温度。

热沉解决的是：热量最终排到哪里。
它负责通过空气、冷却液或外部换热系统，把热量从器件中移走。

在芯片封装热管理中，二者通常配合使用，而不是互相替代。
